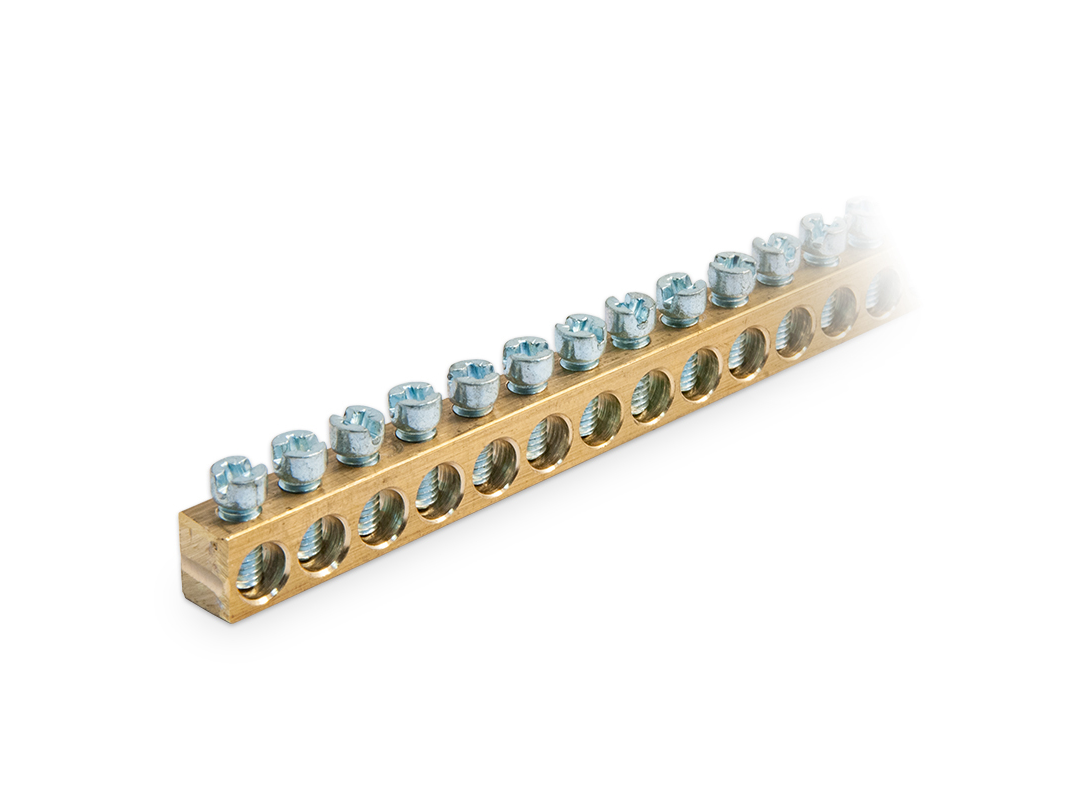

Mosadzné svorkovniceE 10x10/25 sú určené k výrobe svorkovníc požadovaných rozmerov do rozvádzačov. Je možné použiť max. 30 vývodov v jednom kuse. Prívodný vodič sa pripojí na svorku v strede a odbočné vodiče sa pripájajú jeden vedľa druhého v smere od prívodného, tak aby nebola vynechaná žiadna svorka. Svorkovnice umožňujú pripojenie pevných alebo lankových medených (Cu) vodičov. Doporučený držiak svorkovnice je E 03.
|
Počet pólov
|
1
|
|---|---|
|
Počet svoriek
|
116
|
|
Prierez vstupných vodičov
|
pevných: 1,5 - 25 mm² / lankových: 1,5 - 16 mm²
|
|
Povolený materiál vodičov
|
Cu (meď)
|
|
Menovité napätie
|
230 / 400 V
|
|
Menovitý prúd
|
100 A
|
|

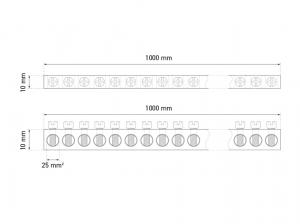

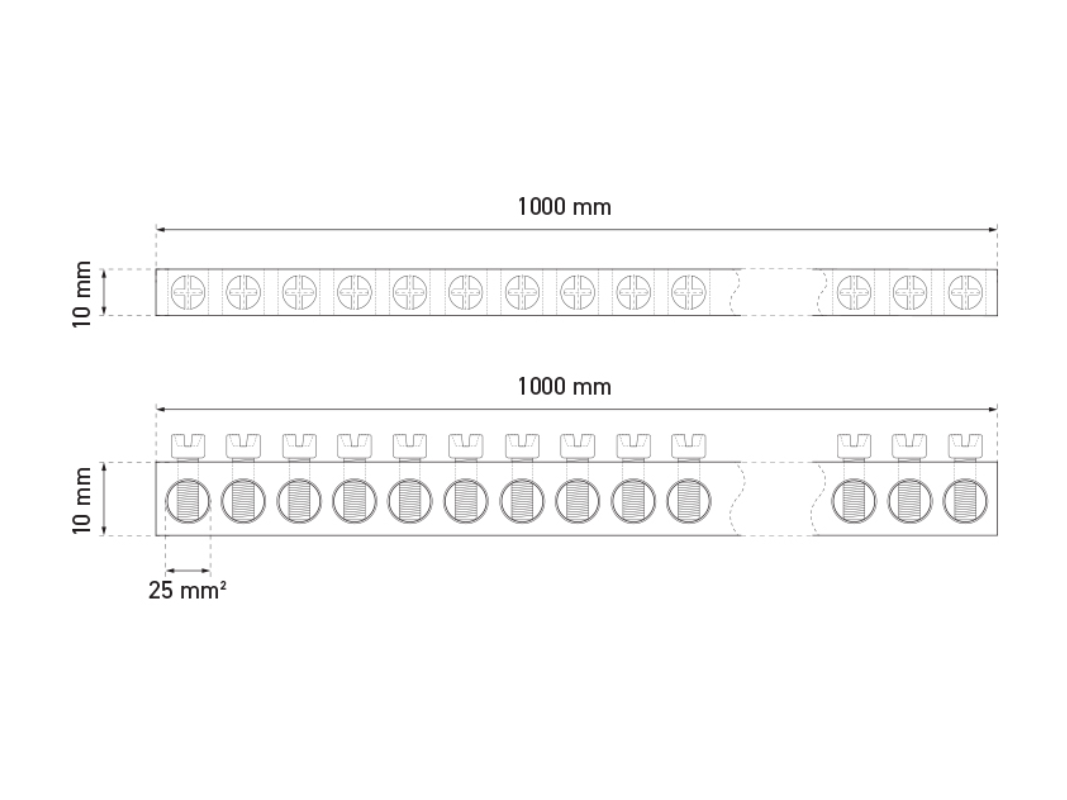

Rozmer
|
10 x 10 x 1000 mm
|
|
Farba
|
mosadz
|
